Betoninormikortti 23EC on päivittynyt

Normikortti käsittelee betonirakenteiden suunnittelua ennalta määräämättömien onnettomuustilanteiden varalta. Normikortin tarkoituksena on toimia ohjeistuksena suunnittelijoille, kun rakenteille suunnitellaan riittävä vaurionsietokyky myös määrittelemättömien onnettomuustilanteiden varalta.

Normikortti tullaan julkaisemaan syksyn 2025 aikana Betoniyhdistyksen sivuilla, kohdassa Betoninormikortit (https://www.betoniyhdistys.fi/julkaisut/betoninormikortit.html).

Betoninormikortin edellinen versio on vuodelta 2012. Tämän uuden julkaistavan päivityksen yhteydessä normikorttiin on tuotu elementtijaoksen vuonna 2021 julkaisema Jatkuvan sortuman estämisen -ohjekortin sisältö, jonka tarkoituksena on ollut selventää suunnittelun tulkintaeroja ja esittää sidevoimien laskentaesimerkit. Lisäksi normikorttiin on tuotu hallimaisten rakennuksien suunnitteluohjeet määrittelemättömien onnettomuustilanteiden varalta. Ohjeistuksen yhdistämisellä on pyritty helpottamaan suunnittelua, jotta yhdestä paikasta löytyvät normit, ohjeet, tulkinnat ja laskentaesimerkit eri rakenteille.

Hallimaiset rakennukset

Normikortissa käsitellään mastojäykisteisiä ja levyjäykisteisiä hallimaisia rakennuksia. Hallimaiset rakennukset on suunniteltava siten, että paikallinen vaurio ei aiheuta jatkuvaa sortumaa, rakennuksen kokonaisstabiliteetin menetystä eikä paikallisen vaurioitumisen hyväksyttävä raja ylity.

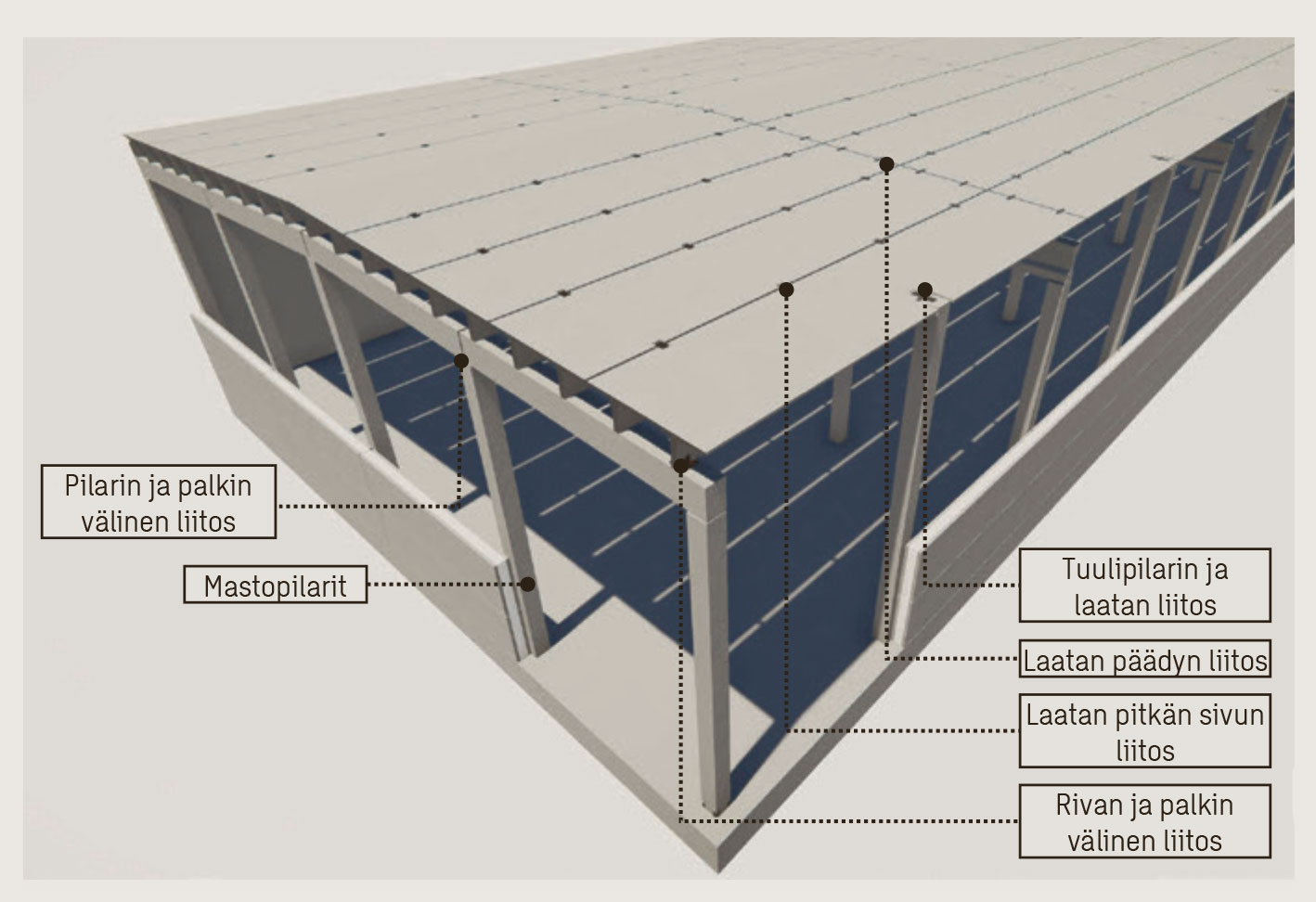

Hallimaisten rakennuksien liitoksien suunnittelussa on suunnittelijoiden kesken käyty mielenkiintoista keskustelua vuosien ajan, mille sidevoimalle liitokset tulisi mitoittaa. Päivitetyssä Betoninormikortissa on määritelty maksimi sidevoimat eri liitoksissa, joka kaikissa liitoksissa on < 150 kN. Liitoksien laskennasta on laskentaesimerkit sekä viittaukset tyyppidetaljeihin, jotka löytyvät elementtisuunnittelu.fi -sivustolta.

Elementtiliitoksien suunnittelussa tulee huomioida, että kitkaa ei saa käyttää elementtien putoamisen estämiseen tai onnettomuuskuormien sidontaan.

Seuraavana on esitettynä tilanne, johon päivitetyssä betoninormikortissa ei ole vielä otettu kantaa ja johon suunnittelijan olisi hyvä kiinnittää huomioita. Onnettomuustilanteessa laatta putoaa tueltaan ja ”kiilautuu” pilaria tai seinää vasten, aiheuttaen lisäkuormituksen kyseiselle rakenteelle. Tähän tilanteeseen ei ole selkeätä suunnitteluohjetta tai -kuormaa, suunnittelijan tulee arvioida sysäyslisä kappaleen omapainon ja epäedullisen nojautumiskulman jne. perusteella.

Mastojäykistetty hallirakennus

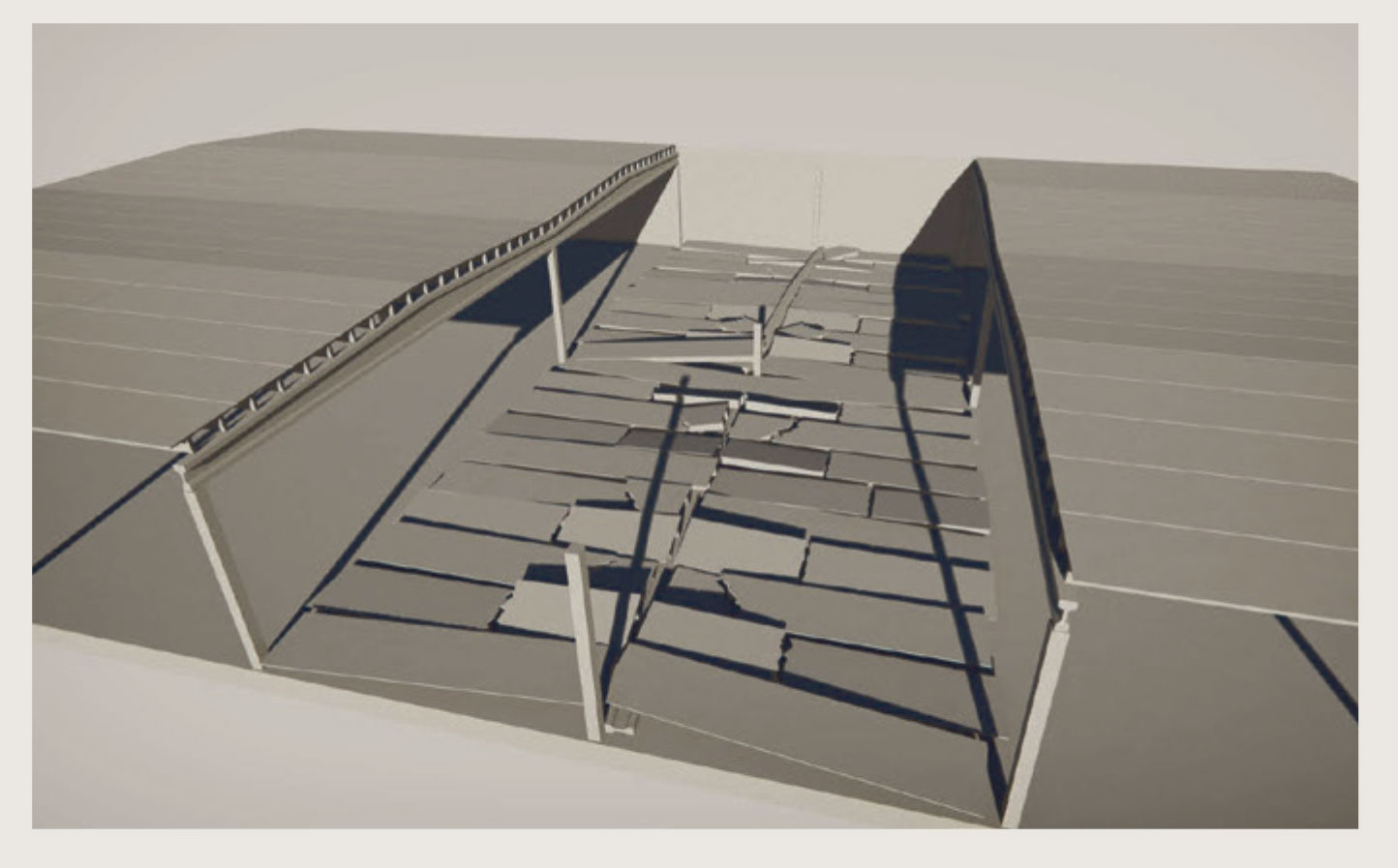

Mastopilarijäykistetyissä hallirakennuksissa liitokset on suunniteltava siten, että paikallinen sortuma ei voi aiheuttaa jatkuvaa sortumaa. Tämä tarkoittaa sitä, että liitoksia ei tule ylimitoittaa, ettei liitoksen sitkeydestä synny ketjureaktiota tai rakenneosiin suunnittelematonta pakkovoimaa.

Levyjäykistetty hallirakennus

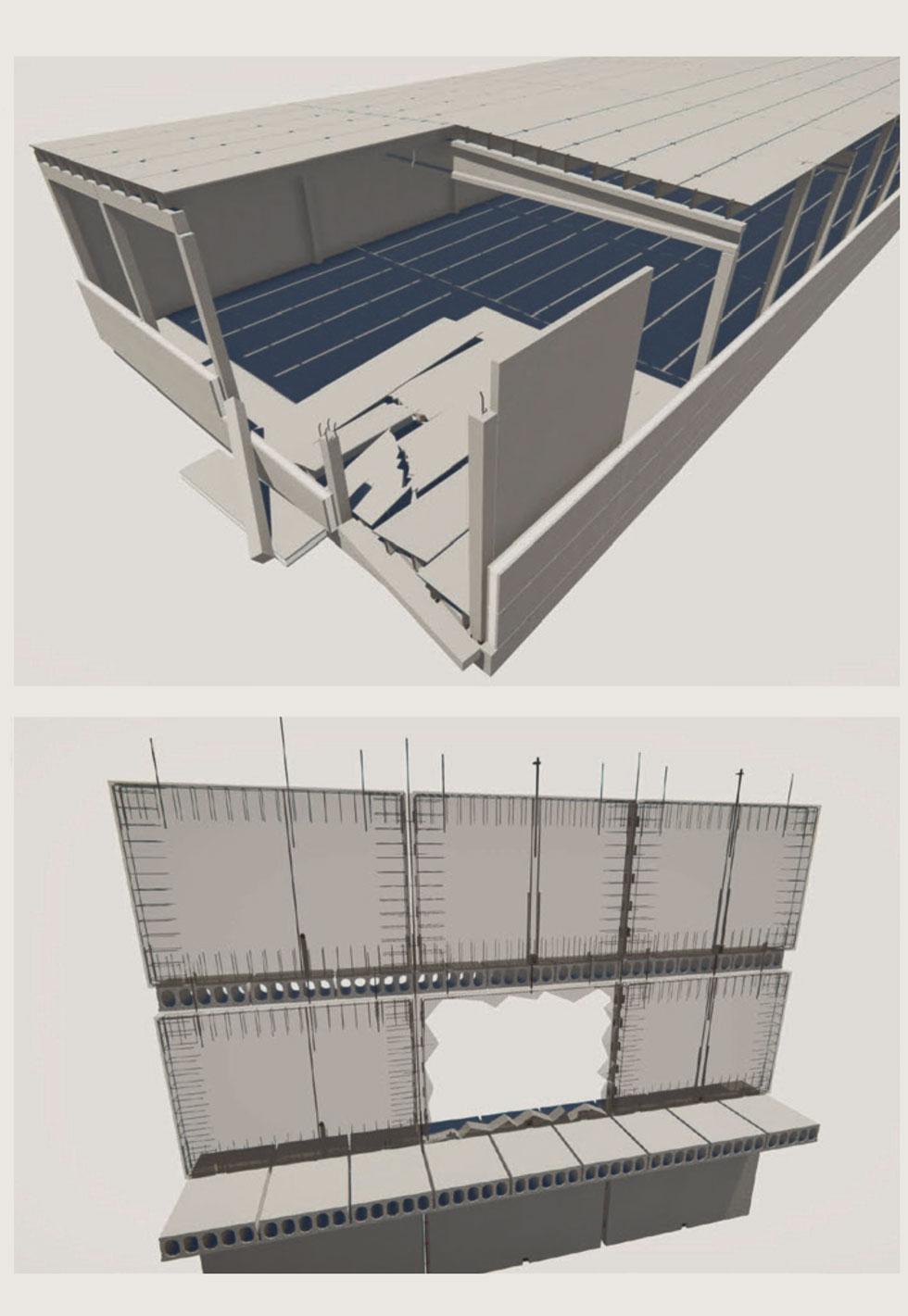

Levyjäykistetyissä hallirakennuksissa rakennuksen stabiliteetti tulee suunnitella niin, että yhden jäykistävän rakenteen vaurioituessa liikuntasaumalohkoittain ei menetetä rakennuksen kokonaisstabiliteettia. Näin ollen onnettomuustilanne voi muodostua määrääväksi kuormitustilanteeksi, mikä on huomioitava suunnittelussa.

Parvekerakenteet

Parvekerakenteiden suunnittelun ohjeistus on päivitetyssä Betoninormikortissa tarkentunut Jatkuvan sortuman estämisen ohjekortista. Päivittyneen betoninormikortin mukaan, parvekerakenteet oletetaan väliaikaisiksi oleskelutiloiksi, jolloin paikallisen vaurion laajuuden rajaaminen ei koske parvekerakenteita. Poikkeuksena parvekkeet, jotka toimivat hätäpoistumisreittinä. Kuitenkin alimman maatasokerroksen parvekepilarit ja -pielet mitoitetaan normaalin käytännön mukaisesti avainasemassa oleviksi.

Avainasemassa olevat rakenteet mitoitetaan ja sidotaan vaakarakenteisiin onnettomuuskuorman A_d mukaisesti. Onnettomuuskuorma A_d voi olla esimerkiksi ajoneuvon törmäyskuorma yleisellä katuosuudella. Jollei avainasemassa olevalle rakenteelle löydy selkeätä onnettomuuskuormaa, löytyy Betoninormikortista tulkinta; rakenneosan onnettomuuskuormana voidaan käyttää esimerkiksi kaksi kertaa rakennusosalle tulevaa laskentakuormaa, joka sisältää varmuuskertoimet, jollei riskiarvioinnin perusteella määrity suurempi kuorma.

Loppuun muistutuksena, että sideterästen ankkuroimisessa ja jatkamisessa tulee huomioida samat säännöt kuin muissakin raudoituksissa elementtiliitosten riittävän sitkeyden takaamiseksi.

Lataa Betoninormikortti 23EC täältä:

https://www.betoniyhdistys.fi/julkaisut/betoninormikortit.html
