Betonilaboratorioiden tasokokeet järjestetään vuositttain. Vuoden 2024 tasokokeessa tutkittiin betonin puristuslujuutta sekä pakkassuolakestävyyden laattakoetta (CEN/TS 12390-9).
Taustaa
Vuoden 2024 tasokokeissa tutkittiin betonin puristuslujuutta sekä pakkassuolakestävyyden laattakoetta (CEN/TS 12390-9). Tasokokeet organisoi Aalto-yliopisto yhteistyössä Insinööritoimisto KJ Oy:n kanssa. Insinööritoimisto KJ Oy hoiti koekappaleiden valun ja niiden lähetyksen osallistujille, ja Aalto-yliopisto suoritti tulosten analysoinnin ja raportoinnin. Tasokokeisiin osallistui yhteensä 12 eri tahoa (yrityksiä ja korkeakouluja), joista osa osallistui sekä puristuslujuus- ja laattakokeeseen ja osa osallistui vain joko puristuslujuus- tai laattakokeeseen. Puristuslujuuden osalta kokeisiin osallistui yrityksistä eri toimipisteitä tai useampia puristuskoneita. Puristuslujuuden osalta yksittäisiä testausyksiköitä oli yhteensä 15 kpl. Laattakokeeseen osallistui yhteensä 8 testausyksikköä.
Koejärjestelyt
Puristuslujuus

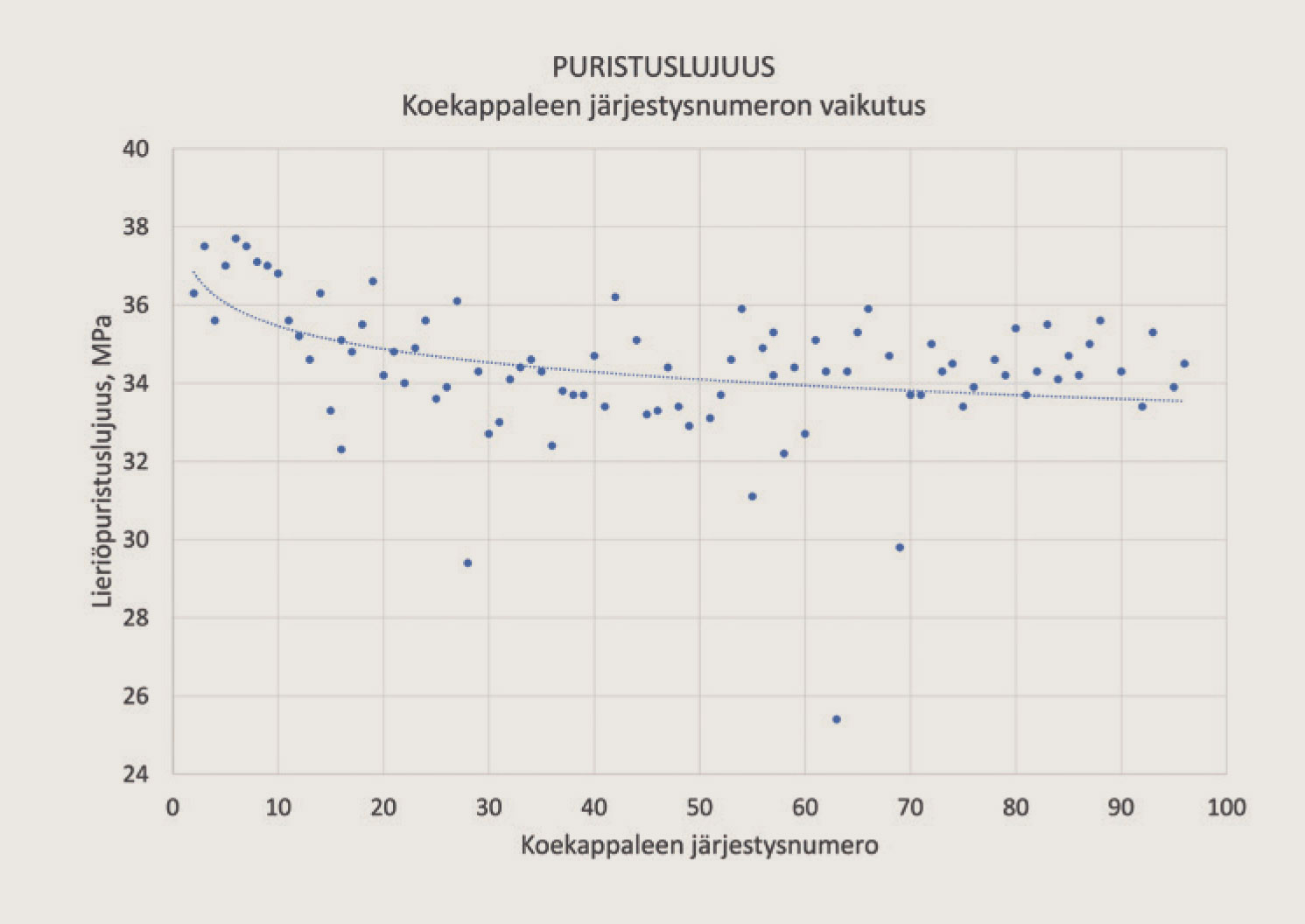

Puristuslujuuskoekappaleet valmistettiin Pielisen Betoni Oy:n toimittamasta valmisbetonista, jonka lujuusluokka oli C30/37, rasitusluokka XC4, raekoko #18 mm, notkeusluokka S3 ja suunnittelukäyttöikä 50 vuotta. Sideaineena betonissa käytettiin yhdistelmää CEM I 52,5 N ja CEM II/B-M (S-LL) 52,5 N-tyypin sementeistä. Koekappaleet valettiin muovisiin lieriömuotteihin ja ne tiivistettiin tärypöydällä. Koekappaleet merkittiin valujärjestyksen mukaisesti tunnuksilla (1…96). Koekappaleet purettiin muoteista 1 vrk ikäisinä ja laitettiin vesisäilytykseen +20 ± 2°C. Koekappaleet otettiin pois vesialtaista 14 vrk ikäisinä ja lähettiin osallistujille. Koekappaleet jaettiin testauslaitoksille niin, että jokainen testauslaitos testasi järjestysnumeroiltaan vaihtelevia koekappaleita.

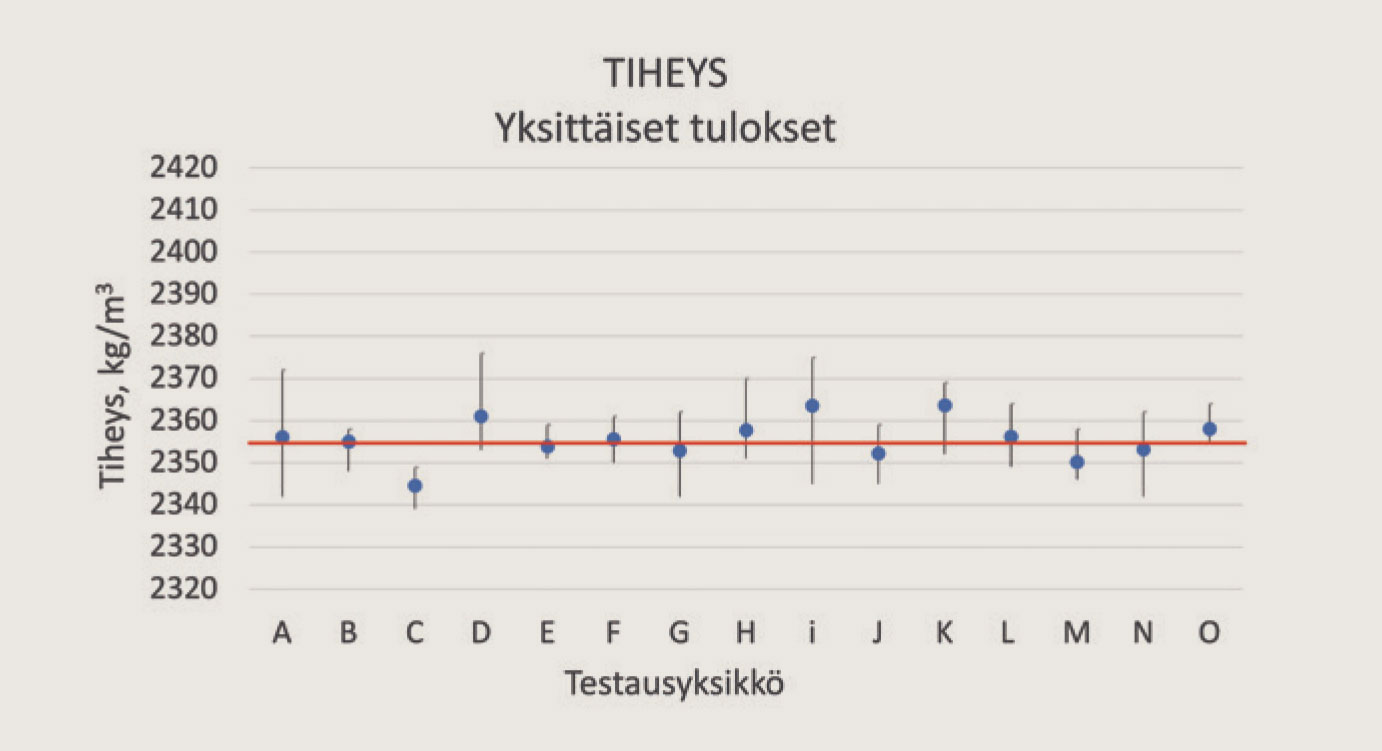

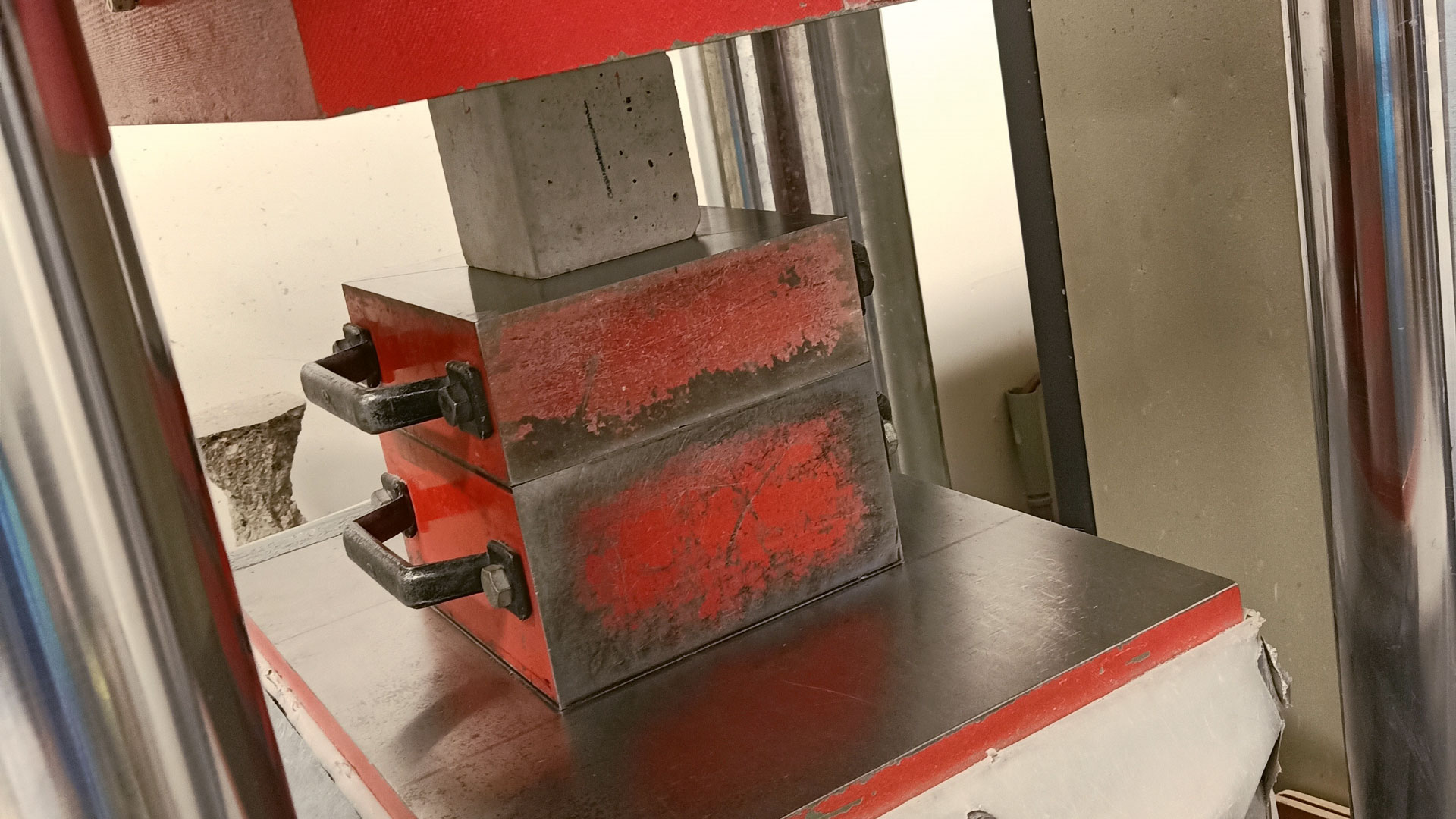

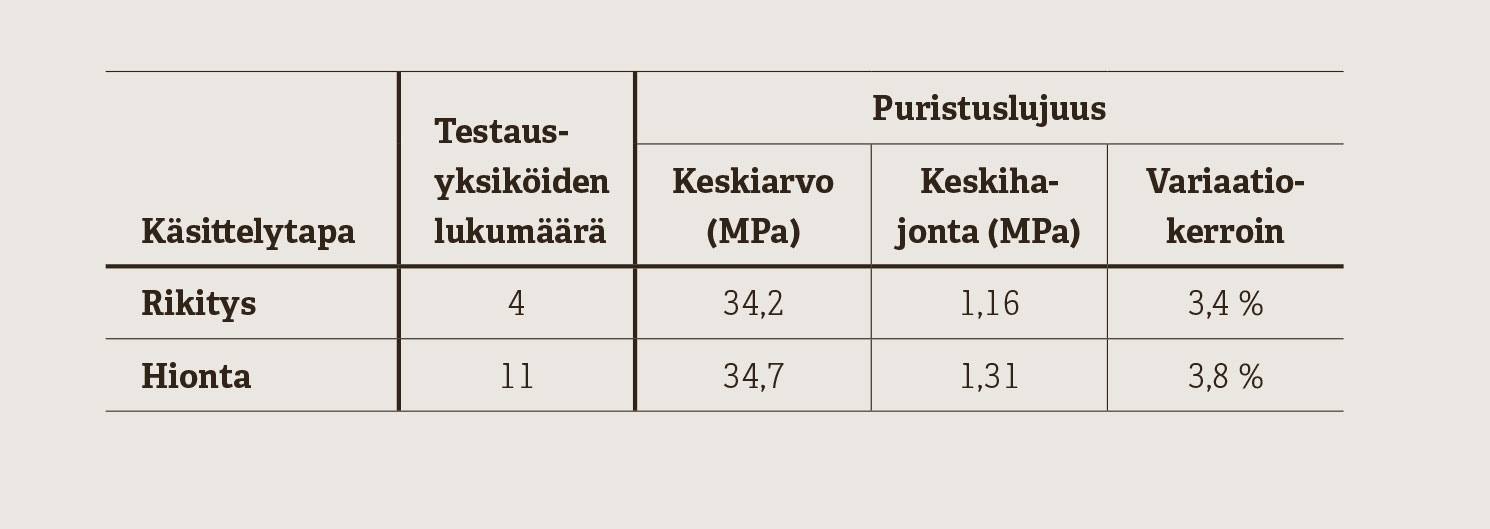

Koekappaleiden testaus ohjeistettiin tapahtuvan 28 vrk iässä. Lisäksi ohjeistettiin, että koekappalepaketit säilytetään avaamattomana huoneenlämmössä, kunnes paketit avattiin 6 tuntia ennen puristuskoetta. Puristuskoe tehtiin standardin SFS-EN 12390-3 mukaisesti ja ennen puristuskoetta määritettiin koekappaleiden tiheys. Standardista poiketen tiheys pyydettiin ilmoittamaan 1 kg/m3 tarkkuudella. Puristuspinnat voitiin hioa tai rikittää ja tämä raportoitiin tulosten ilmoittamisen yhteydessä. Puristuslujuustulokset on analysoitu lieriölujuuksina, koska koekappaleet olivat lieriöitä.
Puristuslujuuskokeissa testattiin kaikkiaan 90 koekappaletta. Puristuslujuuden tasokokeeseen osallistuivat seuraavat testauslaitokset:
- Eurofins Expert Services Oy, 2 puristinta
- Insinööritoimisto KJ Oy
- Jyväskylän ammattikorkeakoulu Oy
- Kaakkois-Suomen ammattikorkeakoulu Oy / KymiLabs, 2 puristinta
- Labroc Oy, 5 puristinta
- PBM Asiantuntijat Oy
- Seinäjoen ammattikorkeakoulu Oy
- AFRY Finland Oy
- Aalto-yliopisto, Rakennustekniikan laitos (ei-akkreditoitu testauslaboratorio)

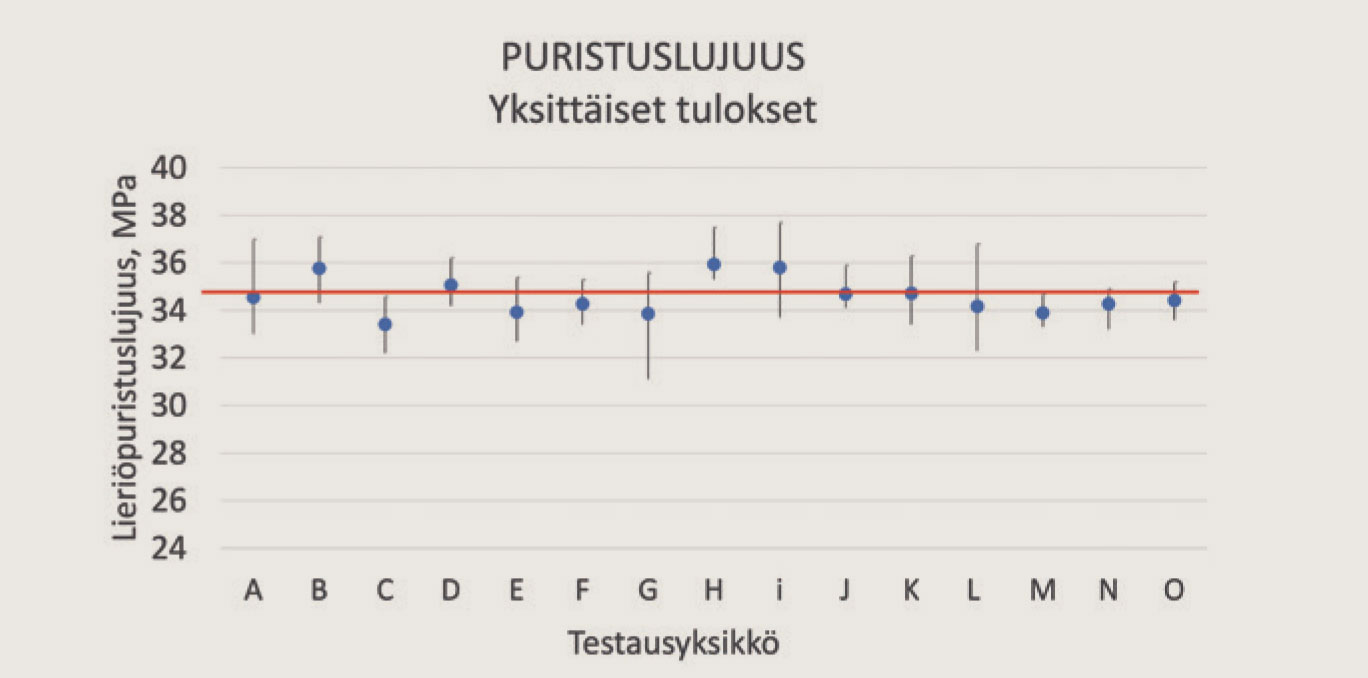

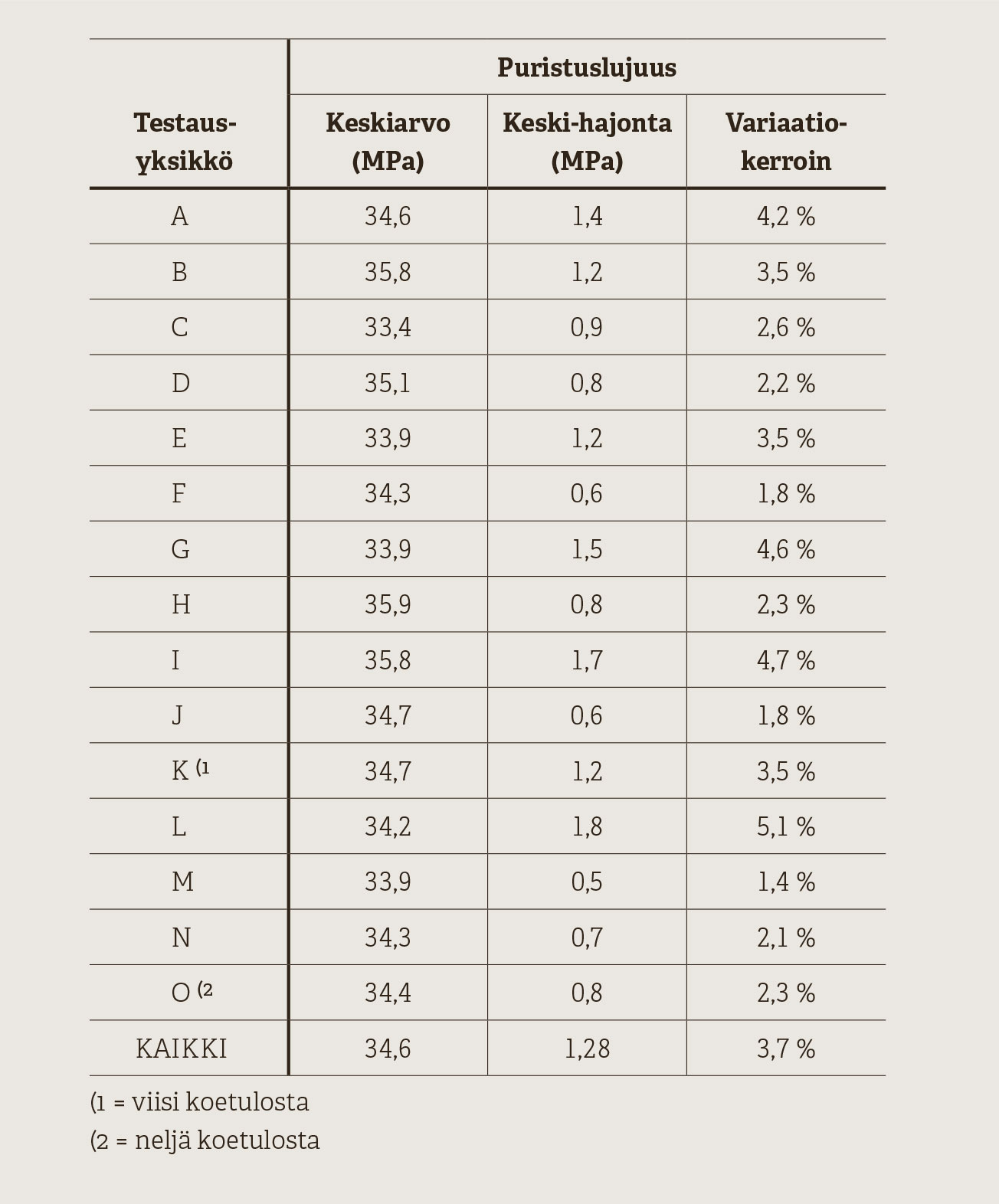

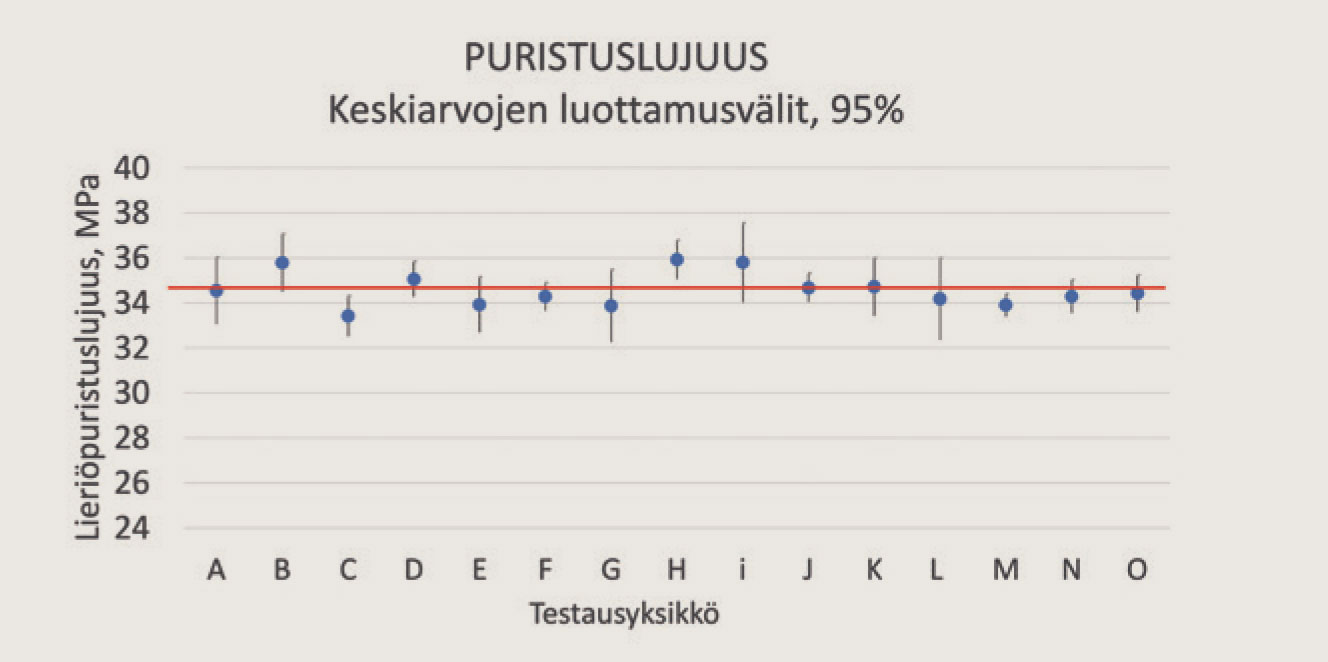

Yksittäisiä testauspisteitä oli siten kaikkiaan 15 kpl. Koetulosten osalta testauspisteet on esitetty anonyymisti kirjaimilla A…O, jotka ovat eri järjestyksessä kuin ylläesitetyssä listauksessa.
Laattakoe
Laattakokeen koekappaleet valmistettiin Pielisen Betoni Oy:n toimittamasta valmisbetonista, jonka lujuusluokka oli C35/45, raekoko #18 mm ja notkeusluokka S2. Sideaineena betonissa käytettiin CEM I 52,5 N-tyypin sementtiä. Toteutunut v/steh oli 0,468 ja mitattu ilmamäärä 4,6 %. Betonin laskennallinen P-luku mitatulla ilmamäärällä olisi P38. P30-betonin sallittu rapa-arvo kyseisellä sementtilaadulla olisi 500 g/m2.

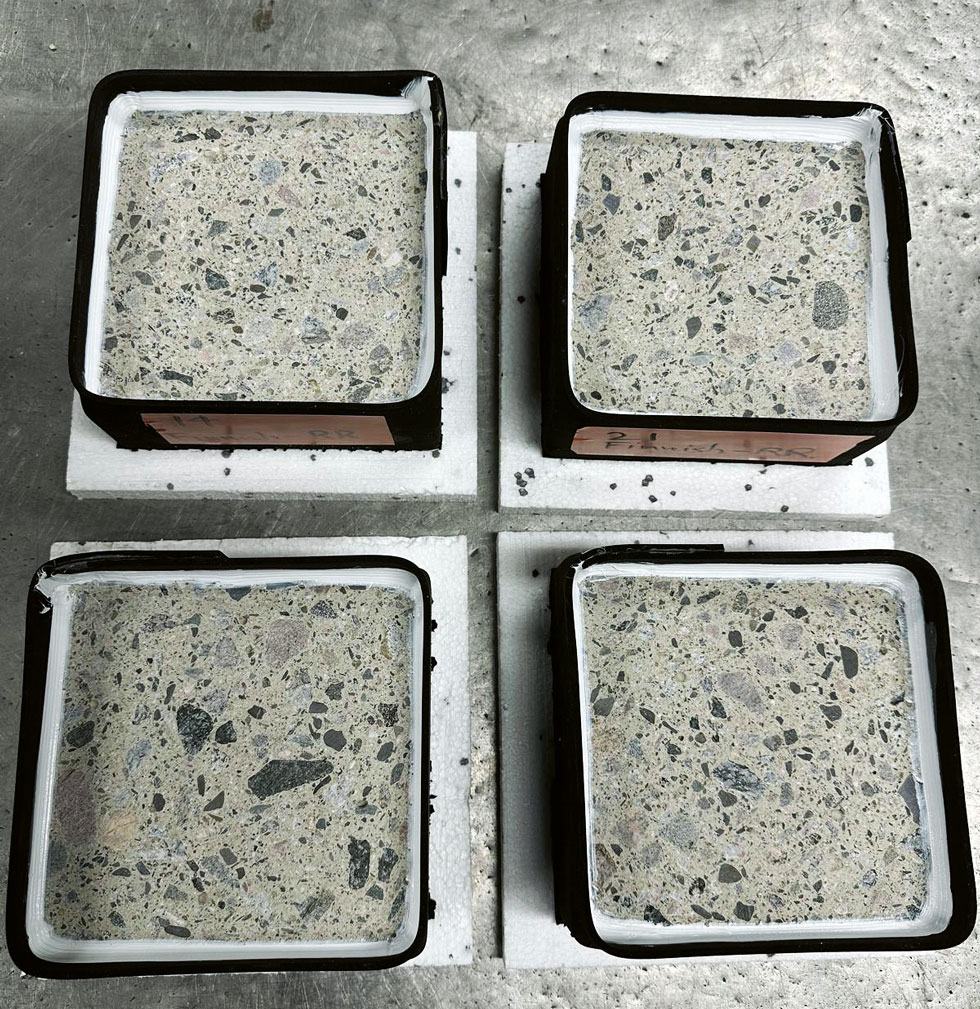

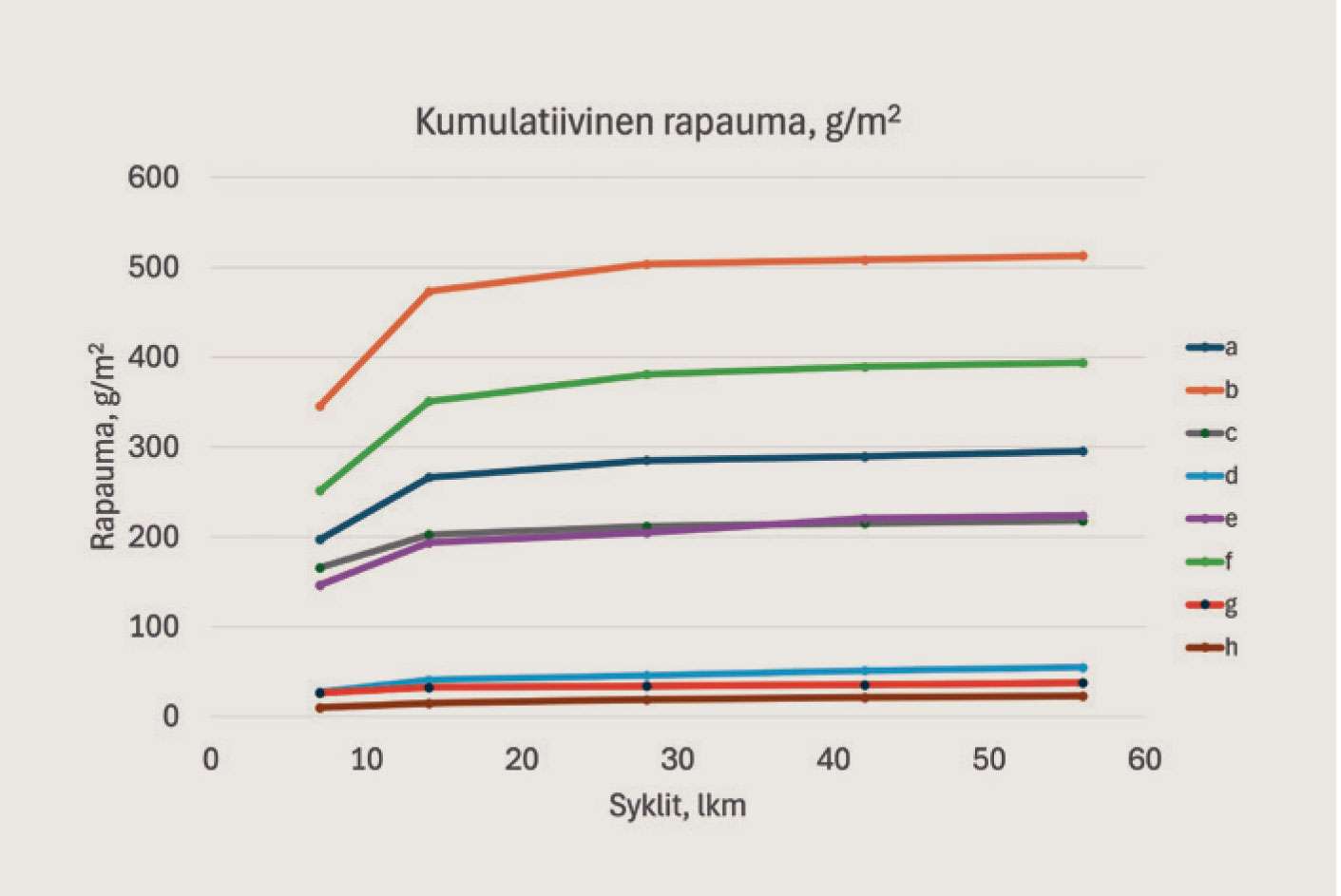

Koekappaleet valettiin kuutiomuotteihin ja ne tiivistettiin tärypöydällä. Koekappaleet on merkitty valujärjestyksen mukaisesti tunnuksilla 1…32. Koekappaleet purettiin muoteista 1 vrk ikäisinä ja laitettiin vesisäilytykseen +20 ± 2°C. Koekappaleet jaettiin testauslaitoksille niin, että jokainen testauslaitos testasi järjestysnumeroiltaan vaihtelevia koekappaleita (4 koekpl / testauslaitos). Ennen pakettien avaamista koekappaleet ohjeistettiin säilytettävän huoneilmassa. Koekappaleiden testaus tehtiin CEN/TS 12390-9:2016 mukaisesti. Tasokokeen käytännön järjestelyistä johtuen testausaikataulut poikkesivat joiltakin osin hieman teknisen spesifikaation asettamista rajoista. Tasokokeiden ohjeistuksessa lyötiin lukkoon ajankohdat solukumin liimaukselle (26 vrk) sekä jäädytys-sulatuskokeen aloitukselle (30 vrk). Näin ollen joko vesiupotusvaiheen pituus tai jäädytys-sulatusvaiheen aloituksen ajankohta poikkesi hieman teknisen spesifikaation vaatimuksista. Koetuloksia käsitettiin yksikössä g/m2 eikä teknisen spesifikaation mukaisia pyöristyksiä tehty.
Laattakokeen tasokokeeseen osallistuivat seuraavat kahdeksan testauslaitosta:
- Aalto-yliopisto, Rakennustekniikan laitos
- (ei-akkreditoitu testauslaboratorio)
- Betonialan ohuthiekeskus FCM Oy
- Eurofins Expert Services Oy
- Jyväskylän ammattikorkeakoulu Oy
- Kaakkois-Suomen ammattikorkeakoulu Oy / KymiLabs
- Mitta Oy
- Mitta Engineering Oy
- PBM Asiantuntijat Oy

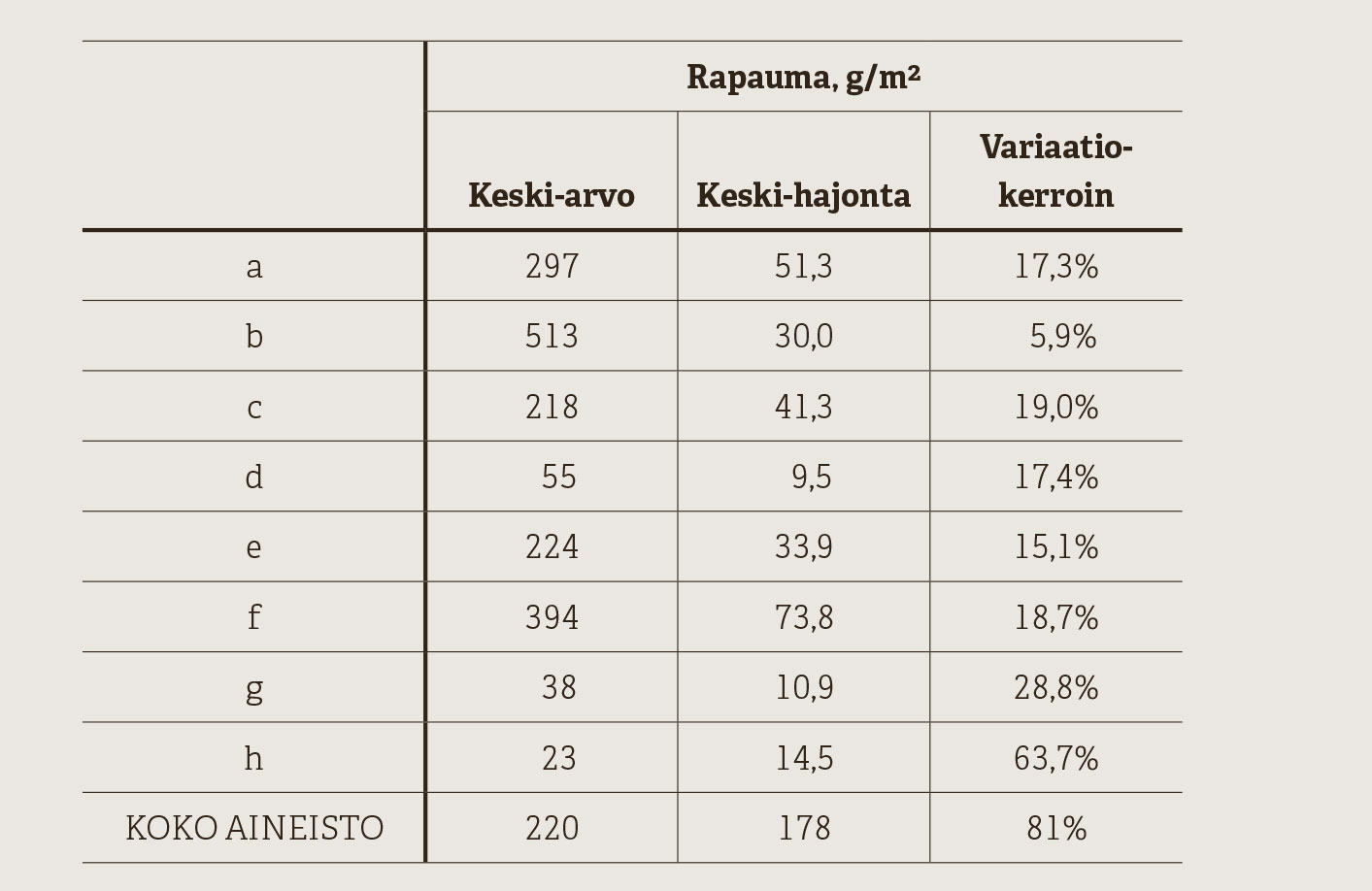

Testausyksiköt on eritelty kirjaimilla a…h, kyseiset koodit ovat eri järjestyksessä kuin yllä olevassa taulukossa.
Lue koko artikkeli Betoni-lehdessä:
1/2025
Testauslaboratorioiden tasokokeet 2024
Valmistumisvuosi: 2024
Aalto-yliopisto, Otakaari 1B, 00076 AALTO
